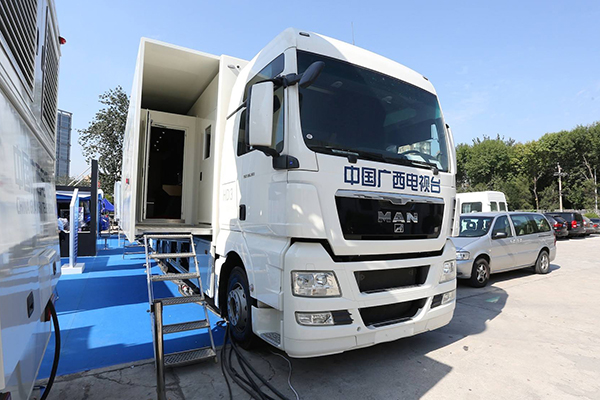

電視轉播車上的攝像機是按照不同的制作要求配備的。根據導演的意圖,攝像機安置在現場不同的位置。攝像機輸出的電視信號通過電纜送到轉播車上。視頻切換器，具有多路電視信號輸入和一路以上輸出，可以對兩路或者兩路以上的視頻信號進行多層次畫面的特技組合，以供導演進行有選擇的切換。

電視轉播車的微波發射設備，經切換器輸出的信號，通過電纜送給架設在制高點上的微波發射機，微波發射機將電視信號調制后，由微波發射天線將電波直接發射給架在電視中心樓頂上的微波接收設備，經解調后的信號送電視播出中心。

錄像機，切換輸出的信號同樣也送給錄像機，它可以對節目進行不間斷的錄制，并能進行各種現場編輯工作。在體育節目轉播中配備的慢動作控制盒，可以遙控錄像機進行慢動作重放。同步機，產生各種定時和基準信號，使各電視設備的掃描系統同步地進行工作。

音響設備，包括傳聲器、調音臺、錄音機、音頻插口板、音頻分配器等?，F(xiàn)場的節目聲，由傳聲器轉變成電信號，然后通過音頻電纜送到轉播車上，再經過音頻插口板、音頻分配器送給錄像機、微波發射機和監聽揚聲器。監視系統，每臺攝像機都相應地在車上配有 1臺監視器，供導演選擇畫面和技術人員監視技術質量用。

通話系統，在節目制作的過程中，為了確保導演指揮和各崗位人員協調工作，必須配備專用的有線和無線通話系統。電源空調系統 供電系統，一般由外接市電和車內自帶的發電機供電?？照{系統要確保電視轉播車內的工作條件和設備的穩定。
